Markus plant vom Grundriss zum 3D-Layout

Die Aufgabe

Markus steht vor einer typischen Aufgabe: Eigentlich wollte er nur den aktuellen Arbeitsplatz dokumentieren – eine saubere Grundlage schaffen, bevor später die Optimierung startet.

Sein Gedanke dabei: Lieber jetzt ordentlich vorbereiten, damit die spätere 3D-Planung schneller und gezielter läuft.

„Ich brauch etwas zum Anlehnen“, denkt sich Markus. Und entscheidet: Der reale Ist-Zustand muss zuerst digital nachgebaut werden – möglichst präzise, aber ohne großen Aufwand. Das sollte doch in Halocline möglich sein.



Der Lösungsweg

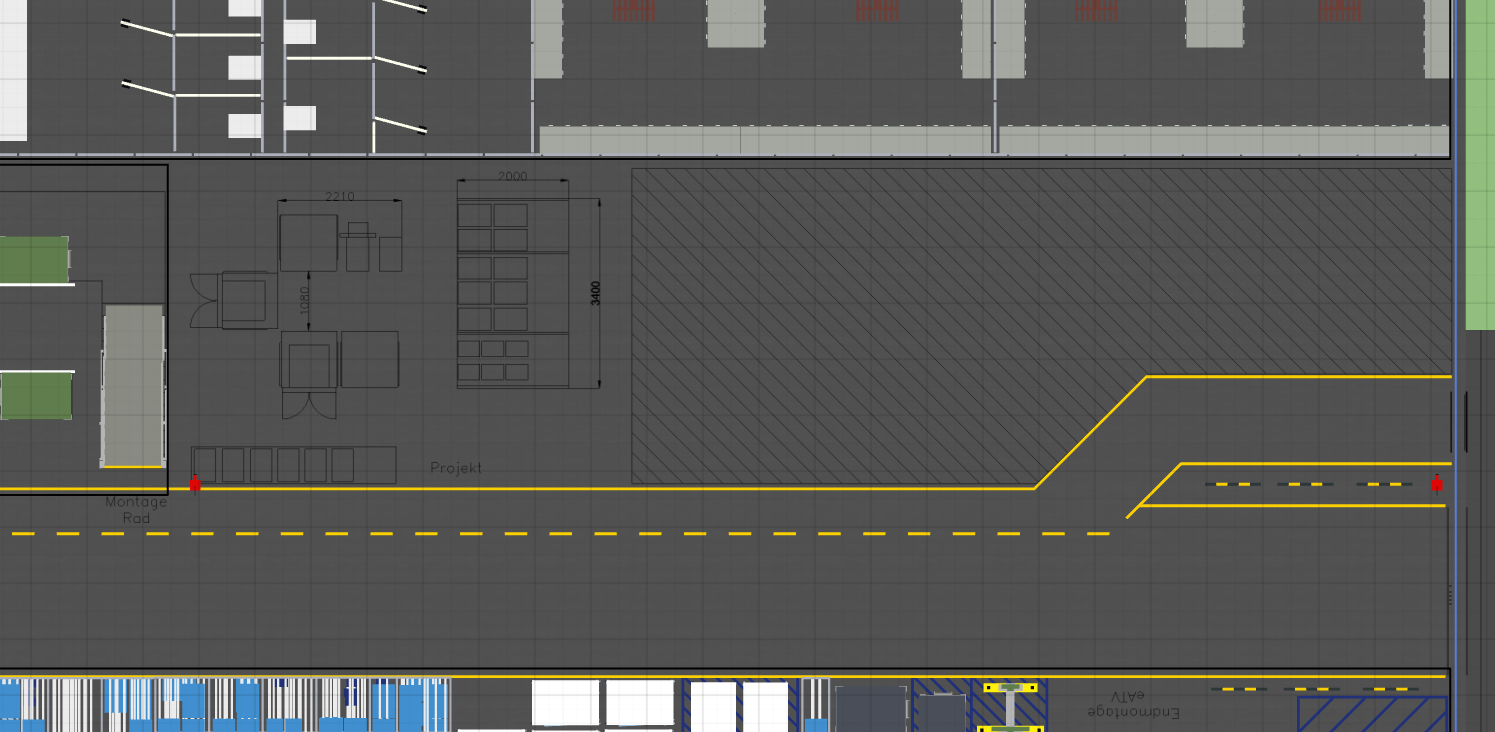

Schritt 1: Den Grundriss in DWG-Format importieren

Markus beginnt mit dem, was er ihm vorliegt: eine DWG-Datei des Hallenplans, die er vom anderen Team bekommen hat.

  • Im Halocline Startscreen lädt er die DWG-Datei in Halocline Layout und schaut einmal durch. Alles Wichtige ist vorhanden – genau die Basis, die er braucht.
  • Passe die Größe der Vorlage an die der Halle an.
  • Bewege die Vorlage so, dass sie in deine Halle passt.

Damit steht sein digitales 2D-Template. Jetzt kann Markus die reale Situation präzise in 3D nachzubauen.

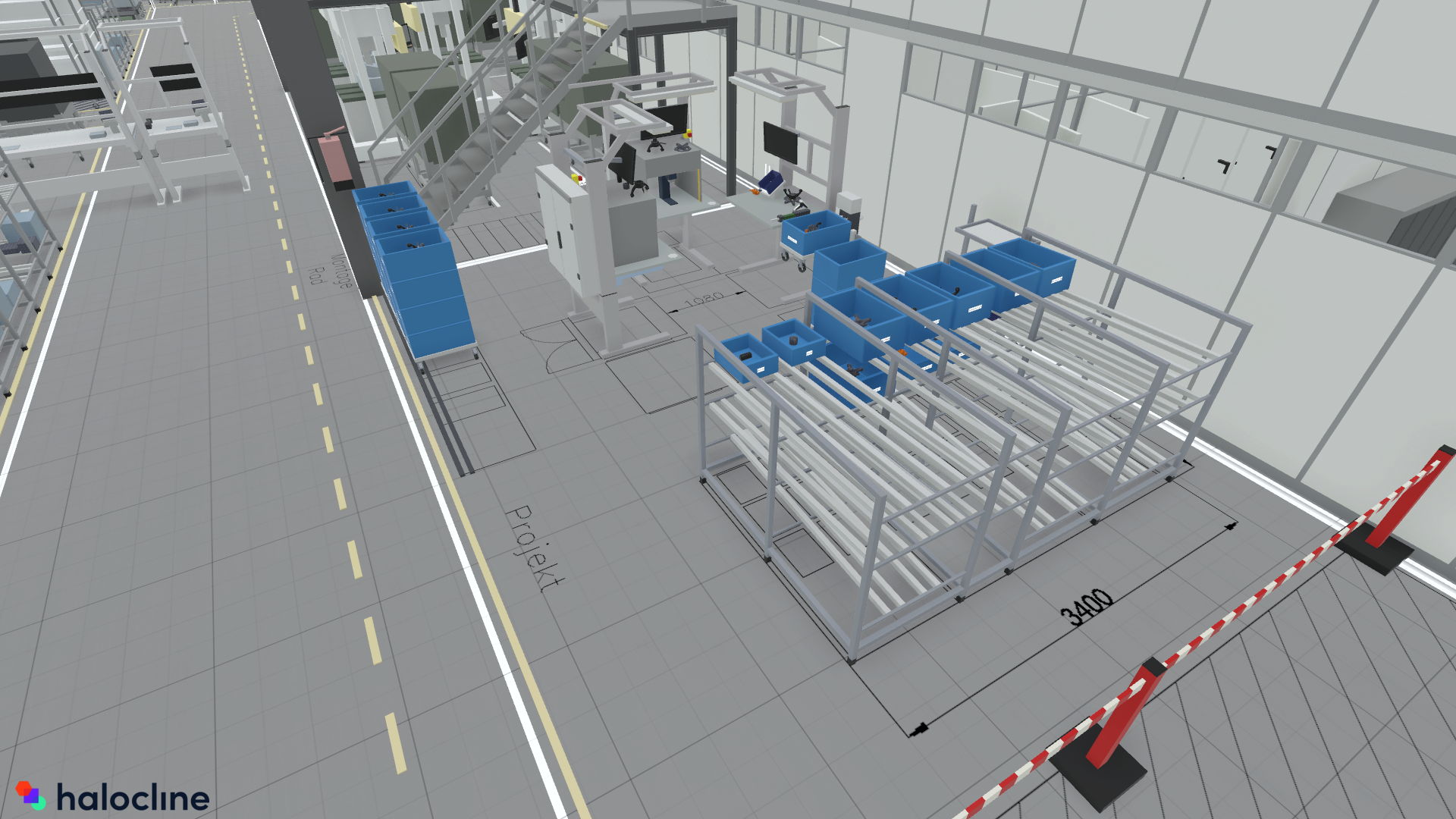

Schritt 2: Mit Bibliothekselementen den Shopfloor nachbauen

In der Desktop Layoutplanung beginnt Markus, die ersten Regale, Tische und Paletten aus der Halocline Bibliothek zu ziehen:

  • Er erkennt die Formen auf der DWG-Vorlage wieder – und platziert die Objekte Stück für Stück an den passenden Stellen.
  • Dabei achtet er auf Maße und Proportionen. Zur Sicherheit hat er ein paar Fotos vom realen Shopfloor griffbereit, falls die DWG-Vorlage unklar ist.
  • Kleine Details wie Abfalleimer oder Feuerlöscher ergänzt er manuell.

So entsteht Schritt-für-Schritt ein vertrautes Abbild der realen Fläche. Das sieht soweit gut aus.



Schritt 3: Ausprobieren und Verbesserungsideen notieren

Eigentlich will Markus nur den Ist-Zustand digital festhalten. Doch jetzt, wo das Layout bereits steht, denkt er sich: „Wenn ich eh schon alles aufgebaut hab – dann kann ich auch kurz drüberschauen.“

Er öffnet das Projekt in Halocline Performance und schaut sich den Bereich in VR an. Dabei fallen ihm spontan ein paar Schwachstellen auf:

  • Ein Tisch steht zu weit vorne,

  • Ein Durchgang ist zu eng,

  • Die Höhe eines Regals wirkt unpraktisch.

Damit die Ideen nicht verloren gehen, greift Markus direkt zum passenden Werkzeug:

  • Mit dem Malen-Tool markiert er die Stellen wie „Tisch bis hier“ oder „mehr Platz lassen“,

  • Mit dem Screenshot-Tool dokumentiert er alles zur späteren Umsetzung.

Dann bleibt er gleich in VR und öffnet Halocline Layout, um die Änderungen sofort umzusetzen:

  • Objekte verschieben,

  • Laufwege erweitern,

  • Höhen anpassen.

Am Ende hat Markus nicht nur den Ist-Zustand erfasst – sondern ganz nebenbei schon die ersten Optimierungen angestoßen.



Der Lösungsweg im Detail

Hier siehst du Schritt-für Schritt, wie Markus vorgegangen ist:

Schritt 1: Den Grundriss in DWG-Format importieren

  1. Starte Halocline.
  2. Importiere das DWG als 2D Vorlage.
    1. Klicke auf den Reiter Layout.
    2. Wähle deinen Shopfloor aus.
    3. Klicke auf das drei-Punkte Menü rechts neben dem Shopfloor Auswahl.
    4. Klicke auf 2D Vorlage.
    5. Wähle die DWG-Datei aus.
    6. Klicke auf Speichern.

Schritt 2: Mit Bibliothekselementen den Shopfloor nachbauen

  1. Lade die Beispieldaten herunter. Du kannst die Daten hier finden:
    1. Anhang zu diesem Artikel
    2. In Öffentliche Halocline Bibliothek in dem Reiter Samples -> Einfach loslegen
  2. Entpacke die ZIP-Datei.
  3. Importiere die Objekte in Halocline
    1. Lade die Objekte einzeln runter.
    2. Starte Halocline.
    3. Wähle oben links den Reiter Bibliothek aus.
    4. Klicke Import und dann Durchsuchen der Bibliothekselemente.
    5. Wähle die heruntergeladenen Objekte aus.
    6. Du hast jetzt alle Bibliothekselemente hinzugefügt.
  4. Klicke auf VR starten.
  5. Öffne das VR Menü mit dem Daumenknopf.
  6. Klicke auf den Reiter Bibliothek.
  7. Öffne die Bibliothek.
  8. Wähle die gewünschten Elemente in der Bibliothek aus und ziehe sie nacheinander in die VR Umgebung, passend zu der 2D-Vorlage.

Schritt 3: Ausprobieren und Verbesserungsideen notieren

  1. Öffne das Menü und klicke auf Perfomance.
  2. Öffne das Menü, klicke auf den Reiter Werkzeuge, dann Malen.
  3. Halte den Trigger gedrückt um in der 3D Umgebung zu malen.
  4. Öffne das Menü, klicke auf Screenshot.
  5. Klicke den Trigger um ein Screenshot zu machen.
  6. Öffne erneut das Menü und wechsele zu Layout.
  7. Setzte deine Änderungen mit dem Anpassen Tool um.



Das Ergebnis des Projektes

Mit dem digitalen Nachbau erreicht Markus mehr, als er ursprünglich geplant hatte. Eigentlich wollte er nur den Ist-Zustand erfassen – doch jetzt ist er bereits einen Schritt weiter:

  • Der Arbeitsbereich ist bereit für das kommende Projekt.

  • Markus weiß genau, wo er Anpassungen vornehmen muss.

  • In der 3D-Ansicht erkennt er Schwachstellen, die im 2D-Plan nicht sichtbar waren.

  • Wie ein Cardboard-Engineering-Workshop – nur digital und in Minuten statt Tagen.


Damit startet er vorbereitet und mit einem klaren Bild in die nächste Planungsrunde.
