Mit Hilfe des Adobe Acrobat Readers können Maße aus den aus Halocline Layout exportierten PDF-Dateien abgelesen werden. Somit können schnell und unkompliziert Abmessungen für das Aufstellen von Anlagen und Arbeitsplätzen auf dem Shopfloor oder für die Kommunikation mit Lieferanten und Werkstätten entnommen werden.
Anleitung
Exportiere einen gesamten Shopfloor, einen einzelnen Arbeitsbereich, eine Variante oder ein Element aus der Bilbiothek in ein PDF. (Hier: Daten exportieren)
Öffne das PDF (zu finden im Ordner \Dokumente\Halocline\Exporte) im kostenlosen Adobe Acrobat Reader DC (https://acrobat.adobe.com/de/de/acrobat.html).

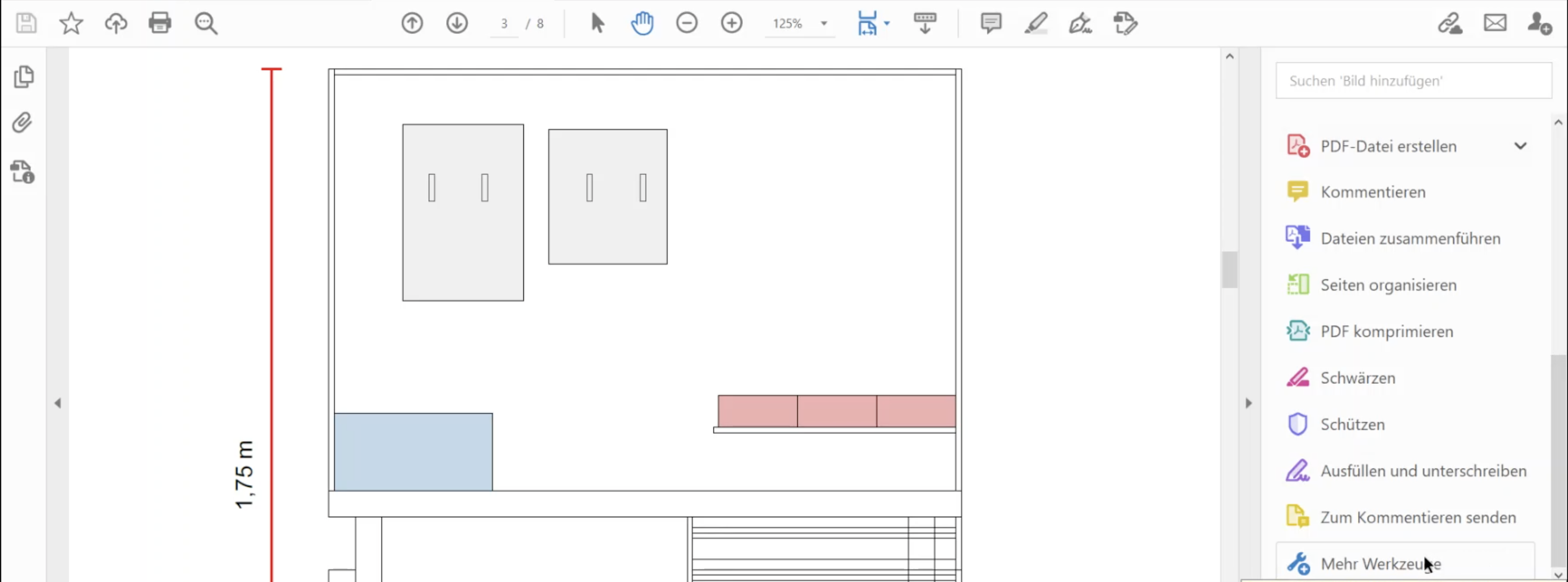

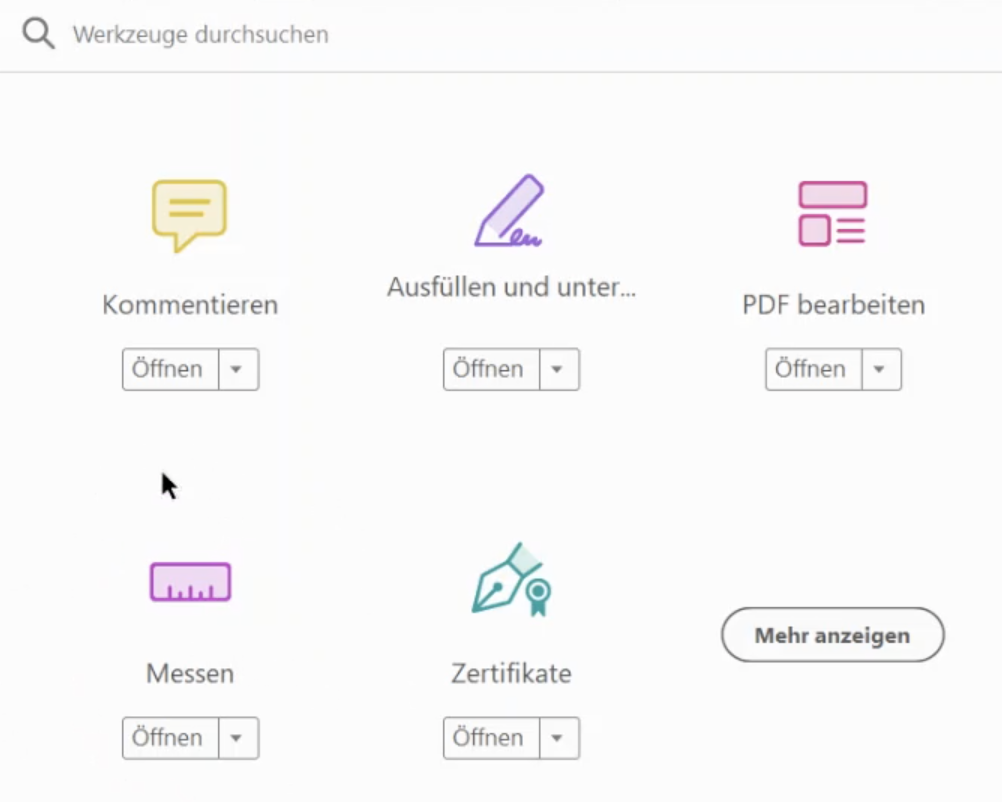

Nun öffnest du im Adobe Acrobat Reader DC unter Mehr Werkzeuge das Messen-Werkzeug.

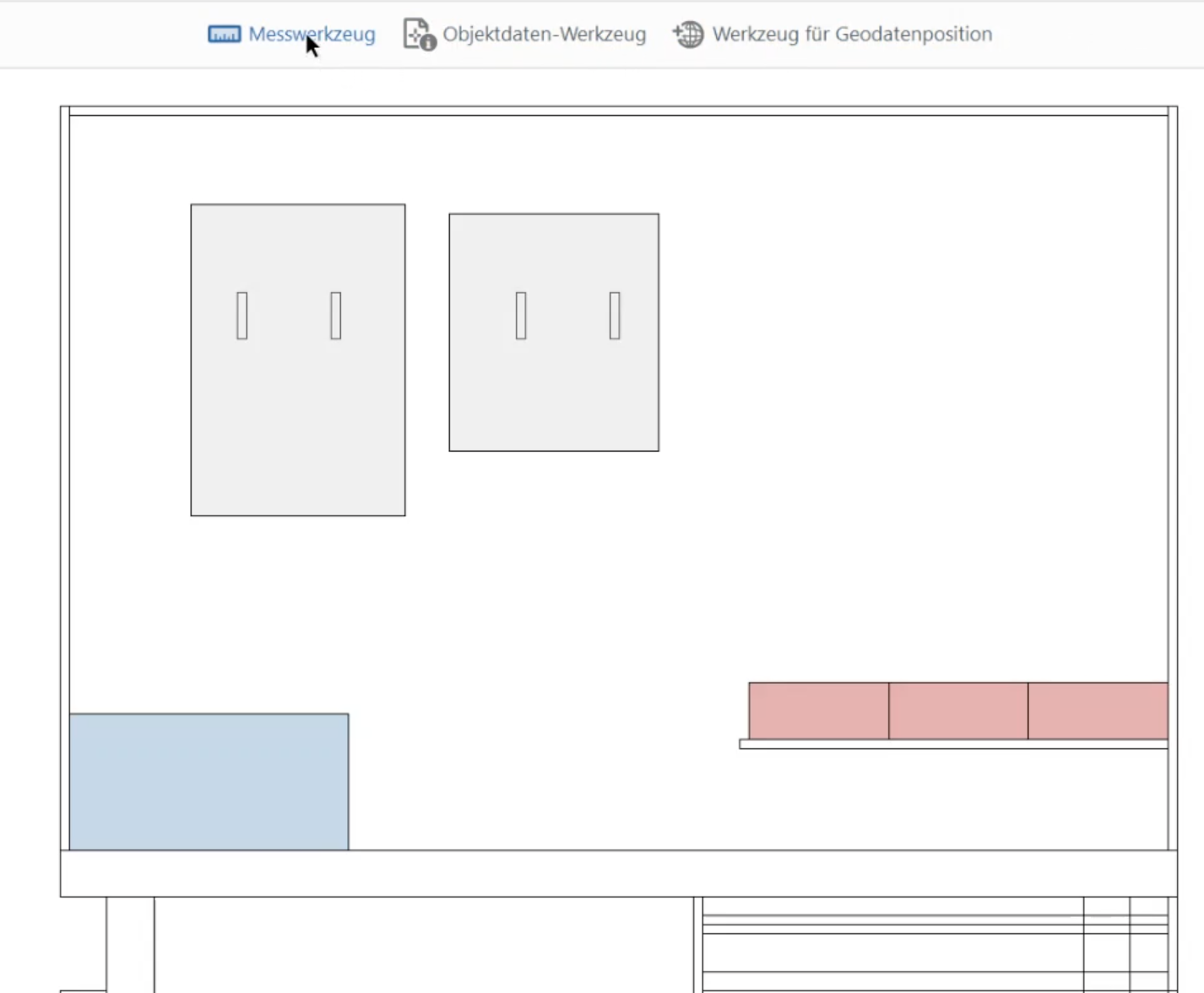

4. In der nun geöffneten Werkzeugleiste klickst du auf Messwerkzeug.
Um genaue Maße aus der PDF-Datei entnehmen zu können, muss nun der richtige Maßstab eingestellt werden:

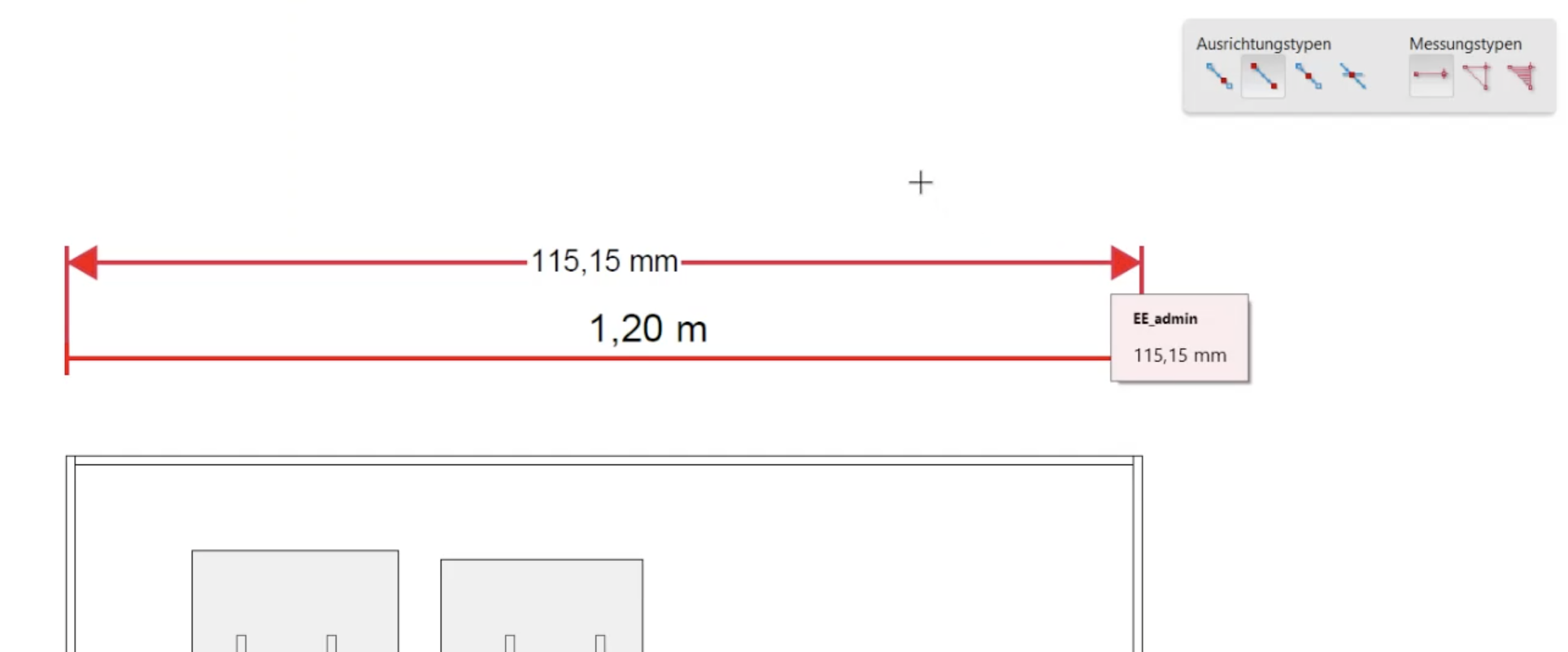

- Miss im PDF eine bekannte Länge ab – im u.g. Beispiel den im Export mitgelieferten Maßstab an den Rändern der Seite.

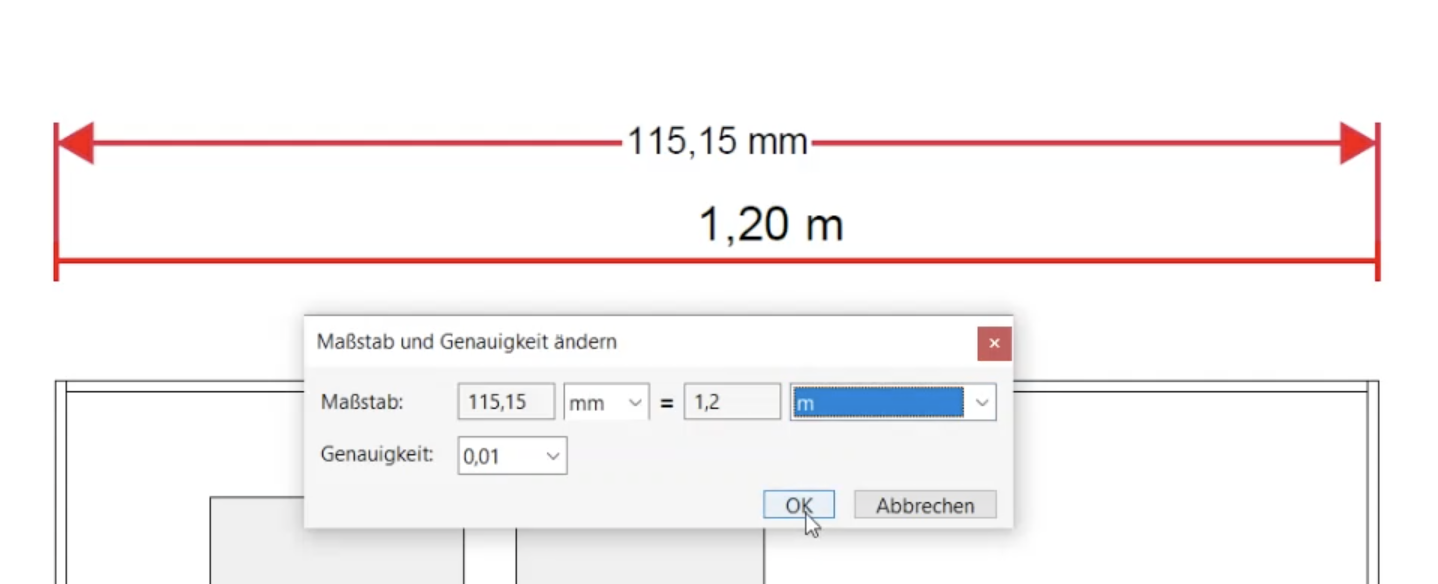

Durch einen Rechtsklick irgendwo im PDF und einen anschließenden Klick auf Maße und Genauigkeit ändern öffnest du das entsprechende Fenster.
Gib nun das im PDF abgenommene Maß und die entsprechende reale Abmessung ein und bestätige mit OK.

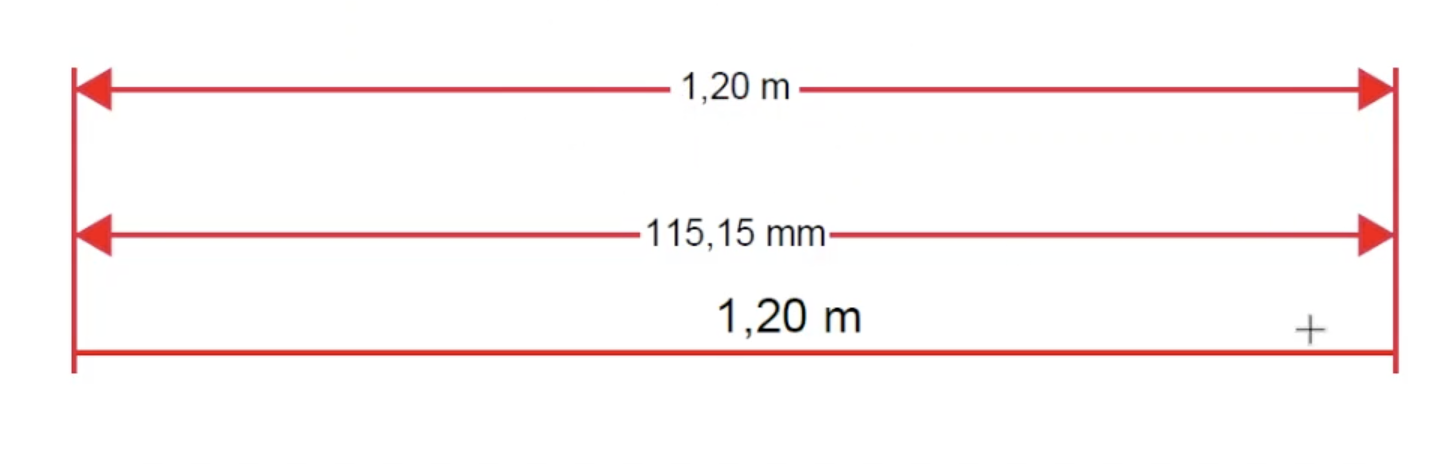

- (Zur Überprüfung kannst du nun das ursprüngliche Maß nochmals messen)
Nun kannst du deine Maße in beliebig gewählten Zoom-Stufen abnehmen.
