Funktion

Du hast die Möglichkeit deine aufgenommenen Daten in Halocline Performance als Microsoft Excel-Report zu exportieren, so dass du die Werte auch außerhalb der Software nutzen kannst.

Der Report beinhaltet die produzierten Zahlen, Daten und Fakten aus der Aufnahme, wie die Kalibration und die Aufnahmewerte der Bewegungsabläufe. Nutze die Daten zur weiteren Entscheidungsfindung (z.B. Variantenvergleich) oder für die Weitergabe von Informationen, an einer anderen Stelle (z.B. zur Unterstützung von Zeitanalysen).

Anleitung

Exportieren des tabellarischen Reports

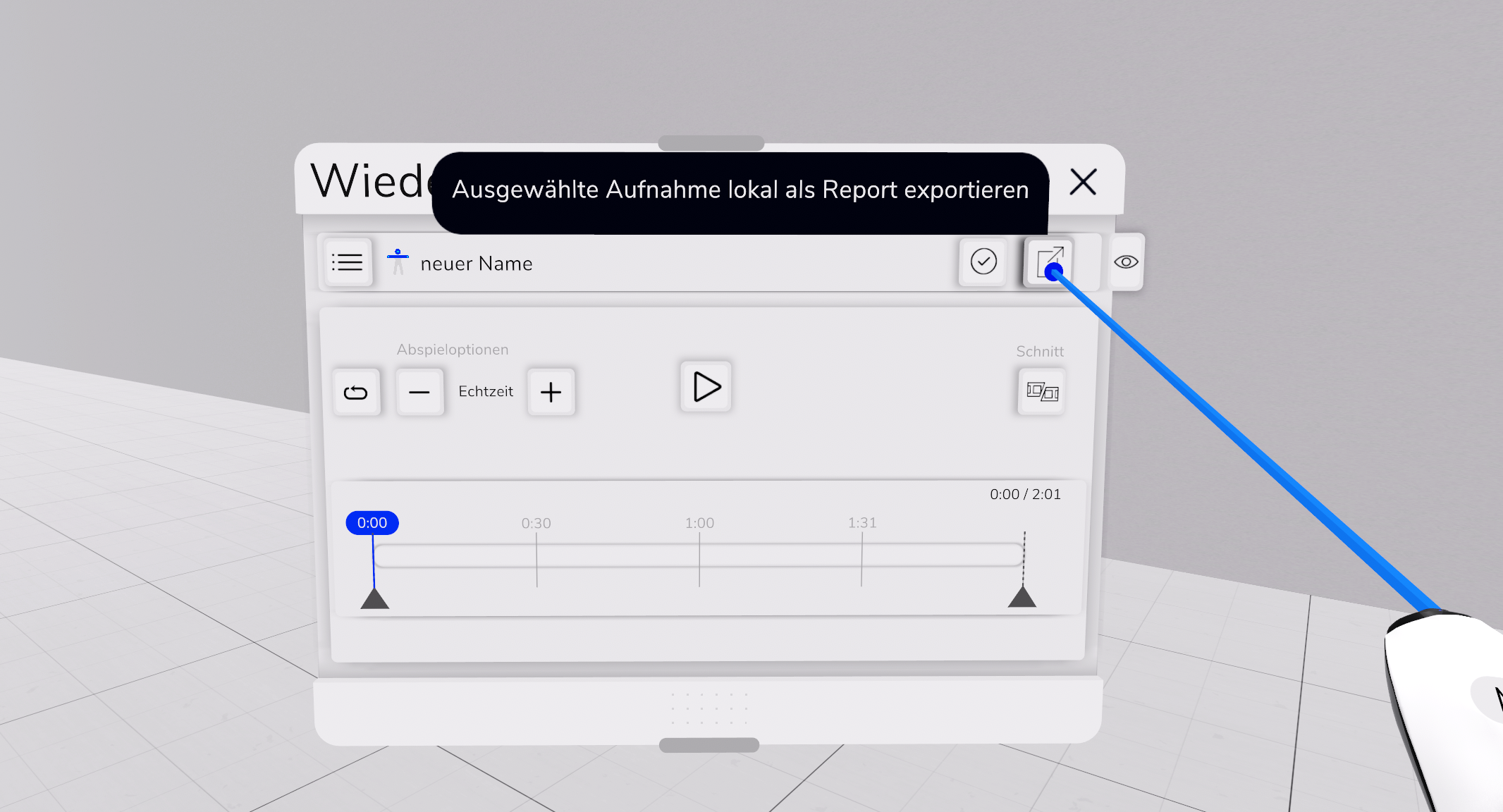

Um den tabellarischen Report, in Form eines Microsoft Excel-Report, zu exportieren, wähle zunächst in VR die gewünschte Aufnahme aus und klicke dann im “Wiedergabe”-Menü auf “Report exportieren” unten rechts.

Die exportierte Datei findest du auf deinem Rechner unter …\Documenten\Halocline\Reports.



Tabellarischer Report

Die exportierten Daten, in dem Microsoft Excel-Report, unterteilen sich in drei Kategorien:

• Auflistung einzelner Aktionen im Prozess
  • Microsoft Excel-Report Blatt 1 (“Prozess”)
• Auflistung einzelner ergonomisch kritischen Bewegungen
  • Microsoft Excel-Report Blatt 2 (“Ergonomie”)
• Zusammenfassung des Prozesses und der Ergonomie
  • Microsoft Excel-Report Blatt 3 (“Gesamt”)

Durch die Auflistung einzelner Aktionen, wird die Parallelität zwischen (ungünstigen) Bewegungen und Prozessschritten deutlich.



Informationen im tabellarischen Report

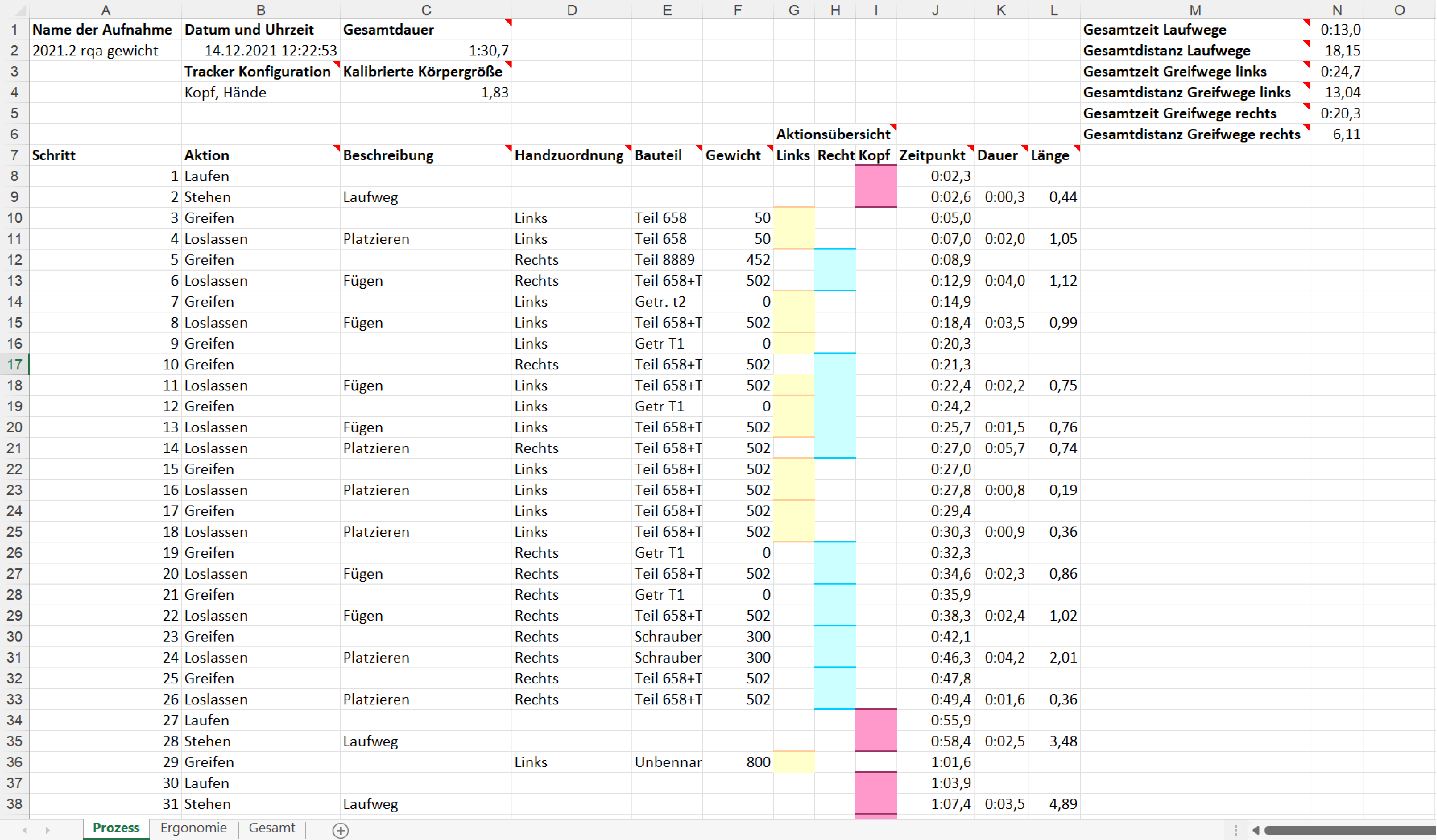

Auflistung einzelner Aktionen im Prozess – Microsoft Excel-Report Blatt 1 (“Prozess”)

Informationen oberer, linker Bereich:

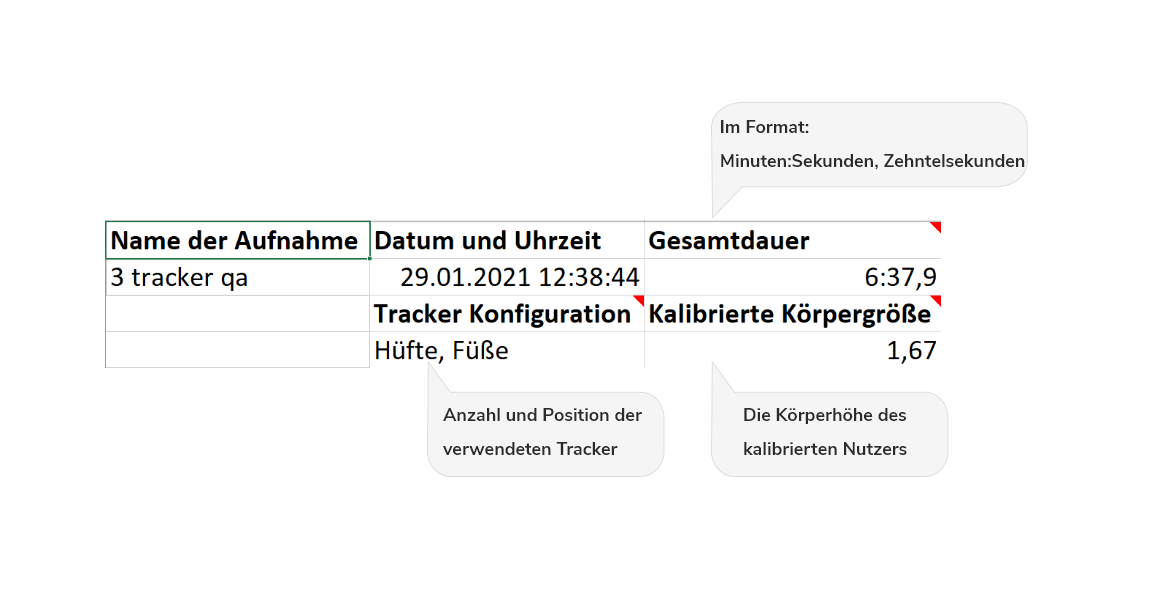

Der obere, linke Bereich des Reports zeigt die Informationen und Einstellungen, die unmittelbar die exportiere Aufnahme betreffen.

Informationen oben, rechter Bereich:

Der obere, rechte Bereich des Reports zeigt eine Zusammenfassung der Bewegungsdaten. Hier erhältst du einen schnellen Überblick über Zeiten und Distanzen der Lauf- und Greifwege. Des Weiteren erhältst du unter Zelle “Beobachtungen” die Summe aller ergonomisch kritischen Bewegungen.

Informationen unterer Bereich:

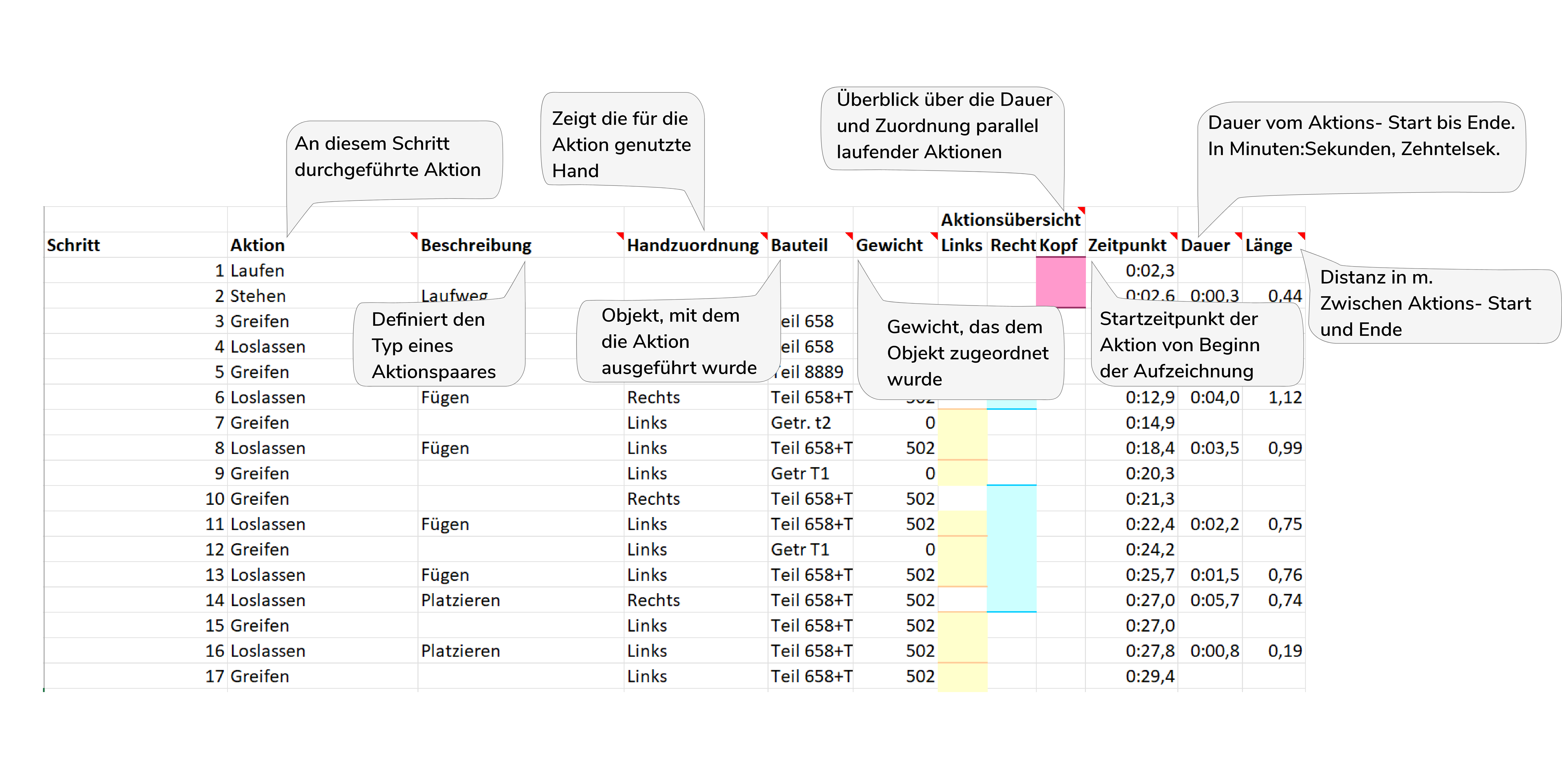

Der untere Bereich führt die einzelnen Tätigkeiten und Aktionen auf. Dabei stellt jede Zeile eine Aktion innerhalb des aufgezeichneten Prozesses dar. Jede Aktion weist eine Start- und eine Endzeit, eine Beschreibung der Aktion sowie eine Handzuordnung auf, mit welcher die Aktion ausgeführt wurde. Zusätzlich wird für jede Aktion der Name und das Gewicht des genutzten Bauteils dokumentiert.

Derzeit werden folgende Tätigkeiten im Report unterschieden:

• Platzieren:
  bestehend aus Greifen (Startzeit) und Loslassen (Endzeit) von Objekten
• Fügen:
  bestehend aus Greifen (Startzeit) und Loslassen (Endzeit) von Objekten, die an ein anderes Objekte gefügt wurden
• Bewegen:
  bestehend aus Laufen (Startzeit) und Stehen (Endzeit) der teleportierten Wege.
• Ressource:
  bestehend aus Ladungsträger, Werkzeug und Bauteil. Objekte, die keiner Kategorie zugeordnet werden können, werden einem Bauteil ausgewiesen

Der Aktionsüberblick bietet dazu eine farblich gekennzeichnete Übersicht über parallel laufenden Prozesse:

• gelbe Markierung symbolisiert die linke Hand
• blaue Markierung symbolisiert die rechte Hand
• pinke Markierung symbolisiert den Kopf, bzw. Laufweg.

Auflistung einzelner unergonomischen Aktionen – Microsoft Excel-Report Blatt 2 (“Ergonomie”)

Die Ergonomiebewertung ist ähnlich aufgebaut wie die Prozessdarstellung. Im oberen Teil findest du zum einen die Zusammenfassung der Aufnahmedaten und zum anderen die Summe aller erkannten ergonomisch kritischen Bewegungen.

Die erkannten ergonomisch problematischen Bewegungen, gekennzeichnet im Report unter “Beobachtungen”, entspricht der Gesamtanzahl an Aktionen mit potenziell negativer ergonomischer Bewertung, die während der Aufnahme erkannt wurde.

Ergonomisch kritische Bewegungen, die zur Zeit im Report berücksichtigt werden, sind:

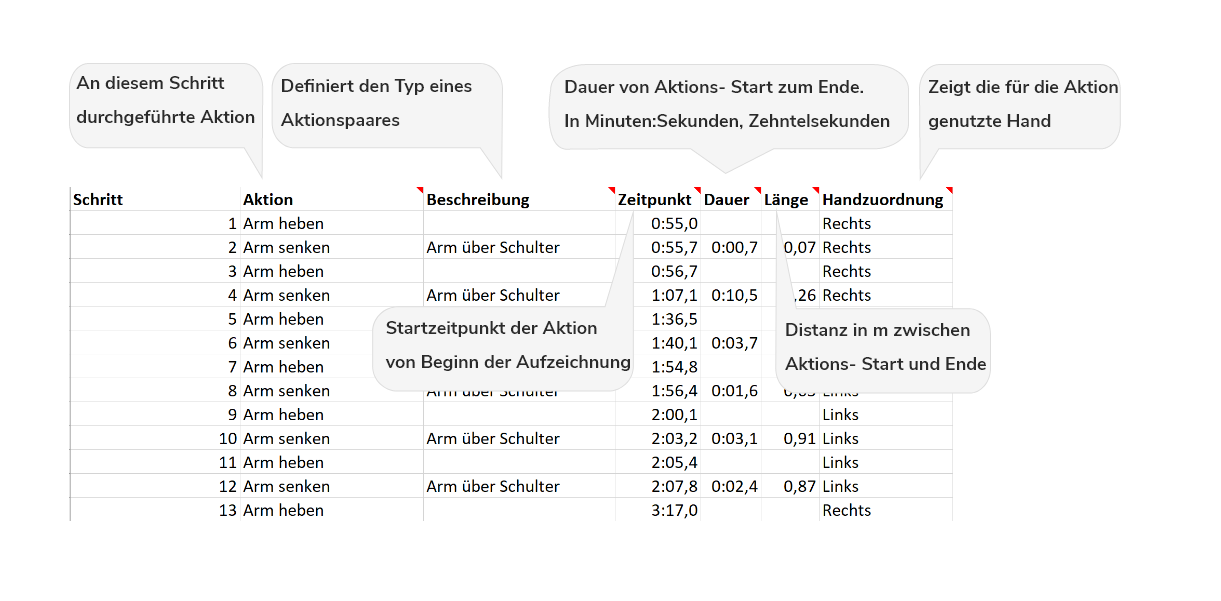

• Arm oberhalb der Schulter:
  bestehend aus Arm heben (Startzeit) und Arm senken (Endzeit)
• Bücken; Arm unterhalb des Knies:
  bestehend aus Vorbeugen (Startzeit) und Aufrichten (Endzeit)


Auflistung einzelner Aktionen im Prozess mit Ergonomie – Microsoft Excel-Report Blatt 3 (“Gesamt”)

Die Gesamtansicht ist eine Zusammenfassung der Ansichten “Prozess” (Report Blatt 1) und “Ergonomie” (Report Blatt 2). Hier findest du neben der Aktionsübersicht auch die ergonomische Bewertung als parallel laufende Aktion.



Tipp:

Nutze die Reports zur Auswertung deiner verschiedenen Varianten, indem du die einzelnen Laufwege gegenüberstellst und die ergonomisch kritischen Bewegungen überprüft. Anhand der Gegenüberstellung der Werte erkennst du direkt welche Variante zweckmäßiger ist.
