Du kannst eigene Greifraumavatare erstellen um deine Planung mit unterschiedlichen Körpergrößen zu überprüfen. Zudem kannst du auch die Dimensionen der Greifräume verändern, um andere Ergonomie-Richtlinien anzuwenden.
Anleitung

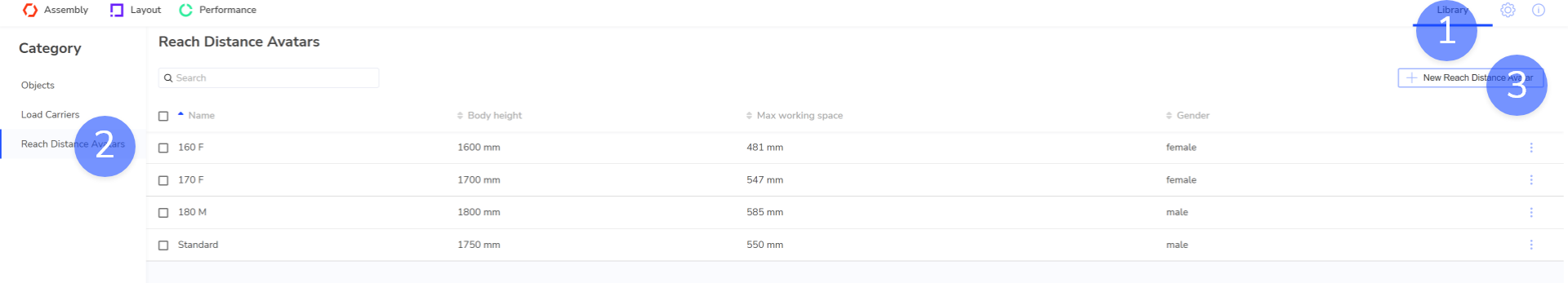

- Wähle in Halocline Desktop den Bibliotheks-Tab aus.
- Klicke rechts auf das Plus zum Hinzufügen von Elementen.
- Wähle "Greifraumavatar" aus.
Alle erstellten Greifraumavatare werden in der Bibliothek im Startbildschirm als auch in VR aufgelistet.
Konfiguration

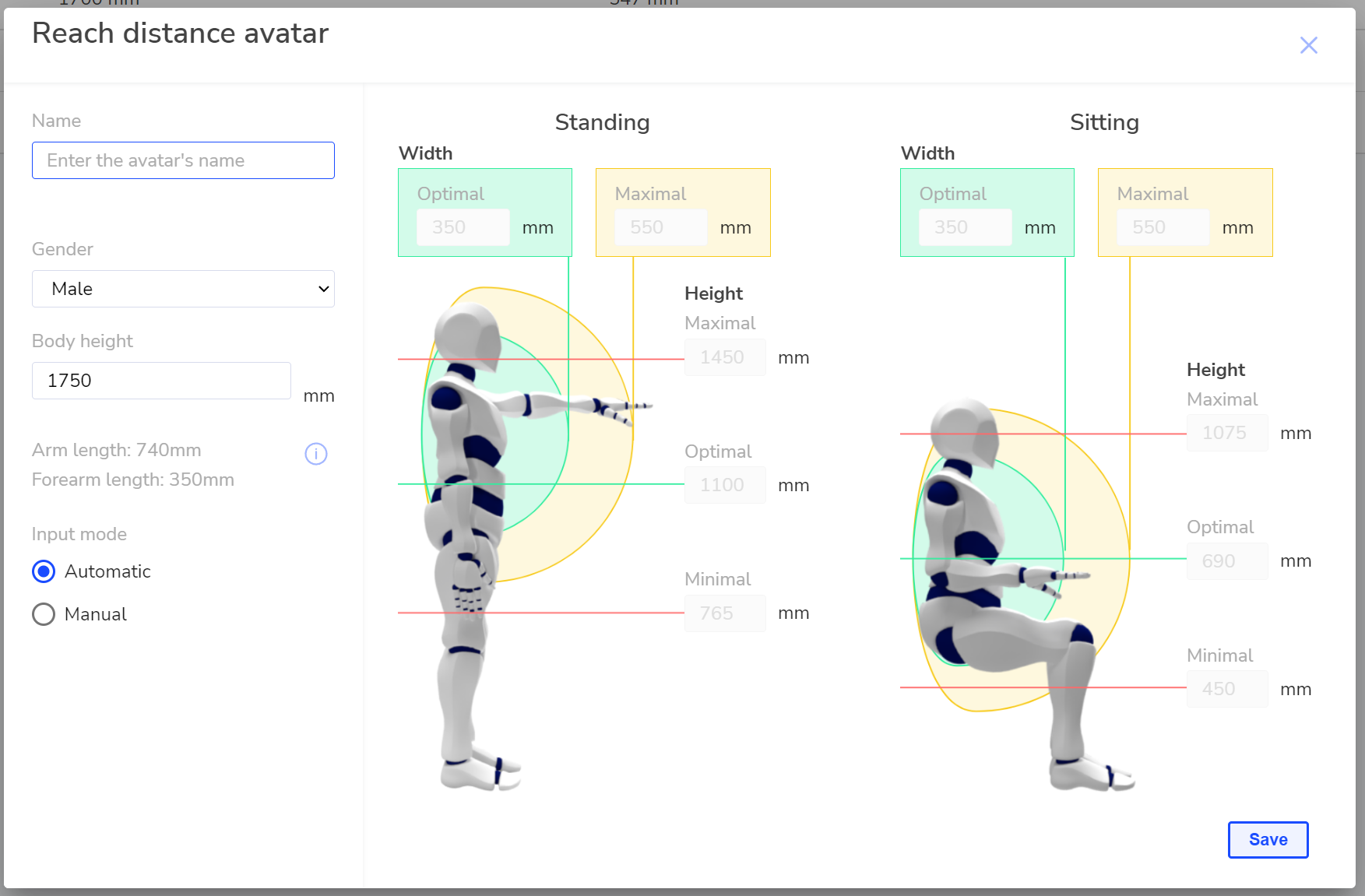

In der linken Spalte des Konfigurators kannst du den Namen des Avatars, das Geschlecht und die Körpergröße einstellen. Links siehst du eine Vorschau der Werte, mit denen die Modelle erstellt werden.
Visualisierungen
Automatisches Ausfüllen: Die Dimensionen der Greifraumkugeln und die Höhen der Arbeitsebenen werden automatisch nach den Normen DIN 33402-2 und DIN EN ISO 14738:2009-07 errechnet und können nicht bearbeitet werden.
Manuelle Eingabe: Wähle diese Option, um die Werte der Visualisierung zu verändern. Gebe den optimalen- und maximalen Arbeitsbereich (Greifraum nach vorne) an und lege die bevorzugte Arbeitshöhe (Arbeitsebenen) fest.
